ПРОСТАЯ ОСЬ
|
|
2500ME
|
3250ME
|
4000ME
|
5000ME
|
6000ME
|
7000ME
|
|
Объем цистерны без вырезанных пазов (л)
|
2.529
|
3.278
|
4.262
|
5.101
|
6.031
|
7.096
|
|
Стандартный насос
|
MEC4000/M
|
MEC4000/M
|
MEC4000/M
|
MEC5000/M
|
MEC5000/M
|
MEC5000/M
|
|
Оси, квадрат, колея (мм) и шпильки
|
ADR60X1500-6G
|
ADR60X1500-6G
|
ADR70X1500-6G
|
ADR90X1900-8G
|
ADR90X1900-8G
|
ADR90X1900-8G
|
|
Тормозной барабан (мм)
|
250X60
|
250X60
|
300X60
|
350X90
|
350X90
|
350X90
|
ДВОЙНАЯ ОСЬ
|
|
8400MEB
|
10000MEB
|
12000MEB
|
14000MEB
|
16000MEB
|
18000MEB
|
|
Объем цистерны без вырезанных пазов (л)
|
8.507
|
10.054
|
12.119
|
14.499
|
16.283
|
18.200
|
|
Стандартный насос
|
MEC6500/M
|
MEC8000/M
|
MEC8000/M
|
MEC8000/M
|
MEC8000/M
|
MEC8000/M
|
|
Оси, квадрат, колея (мм) и шпильки
|
ADR2X90X1900-8G
|
ADR2X90X1900-8G
|
ADR2X100X2000-8G
|
ADR2X100X2000-10G
|
ADR2X130X2000-10G
|
ADR2X150X2000-10G
|
|
Тормозной барабан (мм)
|
350X60
|
350X60
|
350X60
|
400X80
|
406X120
|
420X180
|
НАСОС ВАКУУМ
Стандартная комплектация
- Изготовление из специальной стали (ВПТ)
- Бочка, оцинкованная внутри и снаружи
- Производство соответствует норме EN707
- Кардан Walterscheid 6 шлицов
- Труба 4 м из ПВХ Ø 6”
- Скобы для труб с 2х сторон (на модели с простой осью) или крылья для хранения труб (на модели с простой осью) или крылья для хранения труб (на модели с двойной осью)
- Точный разбрызгиватель
- Муфты Perrot
- Огни LED
- Колёса 11.5x15 10 PR для моделей от 2500 до 4000 МЕ
- Колёса 400R22.5 cover для моделей 5000 МЕ – 18000 МЕВ
Специфическая комплектация

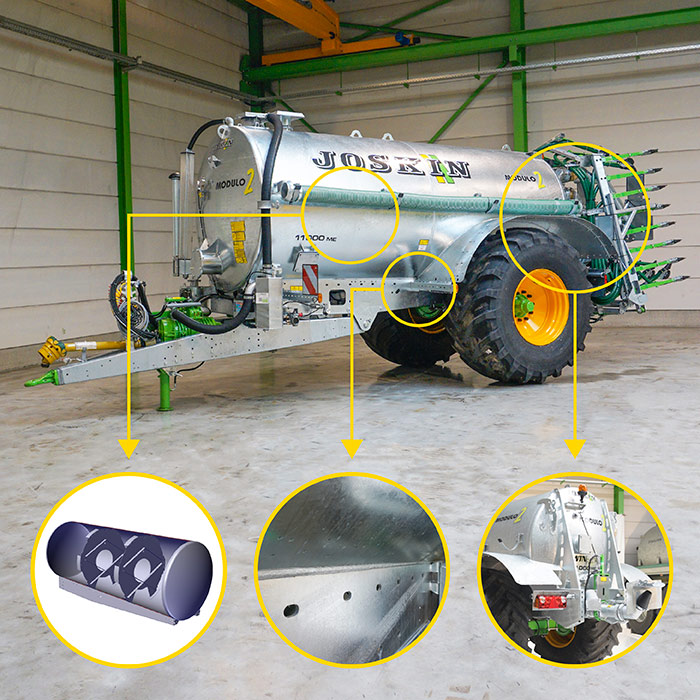

- Монолитная структура (усиливающие оцинкованные уголки 1.000 мм, приваренные по всей длине цистерны)

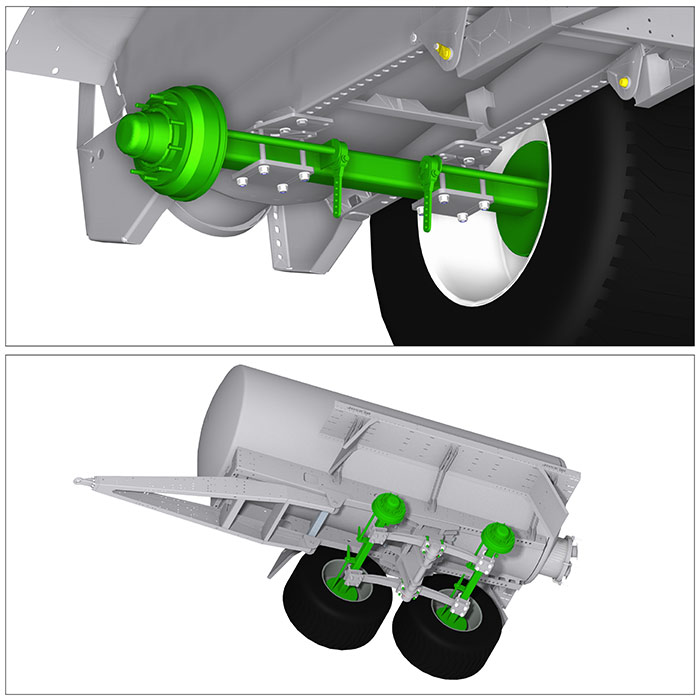

- Регулируемая ходовая часть на болтах (регулируемое положение)
- Пневматические двухконтурные тормоза

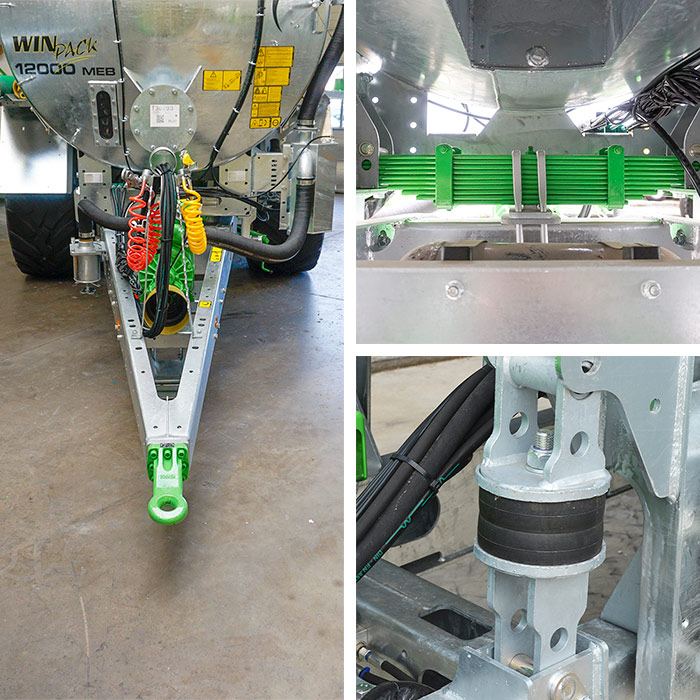

- Дышло неподвижное или на поперечных рессорах, на выбор
- Низкая сцепка
- Плоская серьга Ø 50 мм на болтах (малое основание) (-> 16000)
- Шаровая серьга на болтах JOSKIN Ø 80 мм 31 (большое основание) (18 000)
Специфическое оборудование модели 9000 МЕ
- Встроенные пазы для колёс с грязезащитными крыльями
Специфическое оборудование модели МЕВ (две оси)
- Ходовая часть багги JOSKIN Roll-Over с параболическими рессорами 1.350 мм на моделях 8400 – 14000 МЕВ и 1.600 мм от 16000 МЕВ
Специфическая комплектация VACUUM
- Вакуумный насос с принудительной смазкой
- Перепускной клапан Ø 6”
- Обратный клапан (защита насоса)
- Сифон самоочищающийся (30 л)
- Манометр Ø 100 мм
- 2 полусферических глазка Ø 2”
- 3 фланца Ø 6”: слева, справа, сзади с левой стороны
- Смотровой люк Ø 600 мм сзади цистерны
- Задняя гидравлическая заслонка Ø 6”
НАСОС STORM
Стандартная комплектация
- Изготовление из специальной стали (ВПТ)
- Бочка, оцинкованная внутри и снаружи
- Производство соответствует норме EN707
- Кардан Walterscheid 6 шлицов
- Труба 4 м из ПВХ Ø 6”
- Скобы для труб с 2х сторон (на модели с простой осью) или крылья для хранения труб (на модели с простой осью) или крылья для хранения труб (на модели с двойной осью)
- Точный разбрызгиватель
- Муфты Perrot
- Огни LED
- Колёса 400R22.5 восстановленные
Специфическая комплектация
- Монолитная структура (усиливающие оцинкованные уголки 1.000 мм, приваренные по всей длине цистерны)
- Регулируемая ходовая часть на болтах (регулируемое положение)
- Пневматические двухконтурные тормоза
- Дышло неподвижное или на поперечных рессорах, на выбор
- Низкая сцепка
- Плоская серьга Ø 50 мм на болтах (малое основание) (-> 18000)
- Шаровая серьга на болтах JOSKIN Ø 80 мм 31 (большое основание) (18 000)
Специфическое оборудование модели 9000 МЕ
- Встроенные пазы для колёс с грязезащитными крыльями
Специфическое оборудование модели МЕВ (две оси)
- Ходовая часть багги JOSKIN Roll-Over с параболическими рессорами 1.350 мм на моделях 8400 – 14000 МЕВ и 1.600 мм от 16000 МЕВ
Специфическая комплектация моделей STORM
- Центробежный насос STORM с механическим приводом (только для нагнетания) (привод 1.000 об/мин)
- Трубопровод 6” к системе внесения и возврата в цистерну с 3-канальной гидравлической заслонкой (ДД) (система возврата в цистерну при закрытой заслонке – перемешивание)
- Верхний насосный коллектор с встроенным камнеуловителем
- Дренаж
- Овальный индикатор уровня на передней стенке цистерны
- Ручная заслонка сзади цистерны
- Верхний люк (Ø 520 мм) с ручным открытием
- Смотровой люк Ø 600 мм сзади цистерны
- Широкоугольный кардан с защитой срезным болтом
НАСОС GARDA
Стандартная комплектация
- Изготовление из специальной стали (ВПТ)
- Бочка, оцинкованная внутри и снаружи
- Производство соответствует норме EN707
- Кардан Walterscheid 6 шлицов
- Труба 4 м из ПВХ Ø 6”
- Скобы для труб с 2х сторон (на модели с простой осью) или крылья для хранения труб (на модели с простой осью) или крылья для хранения труб (на модели с двойной осью)
- Точный разбрызгиватель
- Муфты Perrot
- Огни LED
- Колёса 11.5x15 10 PR для моделей от 2500 до 4000 МЕ
- Колёса 400R22.5 cover для моделей 5000 МЕ – 18000 МЕВ
Специфическая комплектация
- Монолитная структура (усиливающие оцинкованные уголки 1.000 мм, приваренные по всей длине цистерны)
- Регулируемая ходовая часть на болтах (регулируемое положение)
- Пневматические двухконтурные тормоза
- Дышло неподвижное или на поперечных рессорах, на выбор
- Низкая сцепка
- Плоская серьга Ø 50 мм на болтах (малое основание) (-> 16000)
- Шаровая серьга на болтах JOSKIN Ø 80 мм 31 (большое основание) (18000)
Специфическое оборудование модели 9000 МЕ
- Встроенные пазы для колёс с грязезащитными крыльями
Специфическое оборудование модели МЕВ (две оси)
- Ходовая часть багги JOSKIN Roll-Over с параболическими рессорами 1.350 мм на моделях 8400 – 14000 МЕВ и 1.600 мм от 16000 МЕВ
Специфическая комплектация GARDA
- Комбинация вакуумного насоса с центробежным (привод 540 об/мин):
- вакуумный насос для всасывания и нагнетания с принудительной смазкой
- центробежный насос для разбрызгивания через пушку (давления 5-6 баров)
- Задняя вращающаяся пушка, поворачиваемая горизонтально гидравлическим мотором (ДД)
- Ручная заслонка 6” на выходе насоса
- Перепускной клапан Ø 6”
- Обратный клапан (защита насоса)
- Сифон самоочищающийся (30 л)
- Манометр Ø 100 мм
- 2 полусферических глазка Ø 2”
- 3 фланца Ø 6”: слева, справа, сзади с левой стороны
- Смотровой люк Ø 600 мм сзади цистерны Задняя гидравлическая заслонка Ø 6”
- Кардан с защитой срезным болтом
НАСОС С ЭКСЦЕНТРИЧЕСКИМ ВИНТОМ
Стандартная комплектация
- Изготовление из специальной стали (ВПТ)
- Бочка, оцинкованная внутри и снаружи
- Производство соответствует норме EN707
- Кардан Walterscheid 6 шлицов
- Труба 4 м из ПВХ Ø 6”
- Скобы для труб с 2х сторон (на модели с простой осью) или крылья для хранения труб (на модели с простой осью) или крылья для хранения труб (на модели с двойной осью)
- Точный разбрызгиватель
- Муфты Perrot
- Огни LED
- Колёса 400R22.5 восстановленные
Специфическая комплектация
- Монолитная структура (усиливающие оцинкованные уголки 1.000 мм, приваренные по всей длине цистерны)
- Регулируемая ходовая часть на болтах (регулируемое положение)
- Пневматические двухконтурные тормоза
- Дышло неподвижное или на поперечных рессорах, на выбор
- Низкая сцепка
- Плоская серьга Ø 50 мм на болтах (малое основание) (-> 16000)
- Шаровая серьга на болтах JOSKIN Ø 80 мм 31 (большое основание) (18 000)
Специфическое оборудование модели 9000 МЕ
- Встроенные пазы для колёс с грязезащитными крыльями
Специфическое оборудование модели МЕВ (две оси)
- Ходовая часть багги JOSKIN Roll-Over с параболическими рессорами 1.350 мм на моделях 8400 – 14000 МЕВ и 1.600 мм от 16000 МЕВ
Специфическая комплектация НАСОСА С ЭКСЦЕНТРИЧЕСКИМ ВИНТОМ
- Объемный насос с эксцентрическим винтом (режим 540 об/мин)
- Верхний насосный коллектор с встроенным коллектором камней
- Герметичная дисковая ручная заслонка для реверса насоса (диск из нержавеющей стали) между цистерной и коллектором
- Переоборудование для фронтального JUMBO на верхнем коллекторе насоса
- 2 фланца 8” с каждой стороны и переоборудование для всасывающих заслонок 6” (слева) на верхнем коллекторе насоса
- 3х-канальный гидравлический клапан (ДД) с многопозиционной регулировкой
- Овальный индикатор уровня на передней стенке цистерны
- Переоборудование для поплавкового индикатора для автоматической остановки
- 1 полусферический индикатор Ø 2” (сзади)
- Дренажная труба на цистерне
- Смотровой люк Ø 600 мм спереди сбоку цистерны
- Фланец с пластиной 8” сверху цистерны
- Кардан с защитой срезным болтом
